晶振應用十分廣泛,但不少人對于晶振的一些參數值還并不太了解,壹兆電子帶你了解什么是晶振的PPB以及驅動電平.

什么是晶振的PPM/PPB？如何確定晶振PPM/PPB？

PPM代表百萬分之一.PPB代表十億分之一.在振蕩器的背景下,PPM/PPB是頻率偏差相對于標稱頻率的比率.它們是FCP工業中常用的單元,用于描述貼片晶振,晶體振蕩器中頻率變化的范圍.

例：

標稱頻率=13.000000MHz

實際頻率=12.999974MHz

=>（AF-NF）/NF=（12.999974-13.000000）/13.000000

=-0.000002

=-2x10-6（百萬分之一）

=-2PPM

標稱頻率=20.000000000MHz

實際頻率=20.00000002MHz

=>（AF-NF）/NF=（20.00000002-20.000000000）/20.000000000

=+0.000000001

=+1x10-9（十億分之一）

=+1PPB

什么是晶振驅動電平？如何確定驅動級別？

驅動電平是振蕩器電路操作/驅動晶振晶體所需的功率.驅動級別可以按如下方式計算：

驅動電平=I2*RL,其中I是進入晶體單元的電流,RL是石英晶振的有效電阻.此外,RL可以估算如下：

RL=RR（晶體阻抗）*（1+C0/CL）^2,

C0：晶體單元的并聯電容,CL：晶振的負載電容

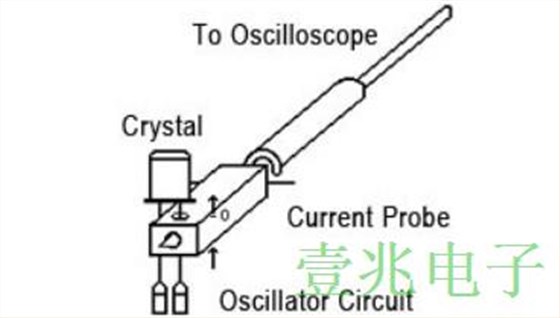

為了正確估計晶振驅動電平,需要精確測量流入晶體的電流.壹兆電子推薦使用電流探頭測量流入晶體單元的實際電流,以確定晶振晶體的真實驅動電平.有關測量設置,請參見下圖.
