無源晶振X1E000021043916愛普生EPSON可以簡稱石英晶體諧振器

返回列表 來源：壹兆電子 查看手機網址
掃一掃!無源晶振X1E000021043916愛普生EPSON可以簡稱石英晶體諧振器掃一掃!
 瀏覽：- 發布日期：2022-08-25 17:18:34【大 中 小】
分享到：

無源晶振X1E000021043916愛普生EPSON可以簡稱石英晶體諧振器

無源晶振和有源晶振的簡單描述二者的區別

各自用法如果有時鐘電路,就用愛普生晶振無源晶振,否則就要用有源晶振.有源晶振一腳懸空,二腳接地,三腳接輸出,四腳接電壓.相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高.無源晶振X1E000021043916,愛普生EPSON石英晶體諧振器

愛普生晶振編碼 長x寬x高 型號 石英晶振頻率 負載 頻率25°C 頻率公差 工作溫度范圍 ESR最大 驅動電平
X1E000021040316 3.2 x 2.5 x 0.6mm TSX-3225 48.000000 MHz 16 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021040816 3.2 x 2.5 x 0.6mm TSX-3225 33.300000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021041016 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 7 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021041716 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021041816 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 9 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021042116 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 20 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021042416 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 8 pF +/-15 ppm +/-15 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021042516 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 16 pF +/-10 ppm +/-16 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW
X1E000021042616 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW
X1E000021042716 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW
X1E000021043216 3.2 x 2.5 x 0.6mm TSX-3225 38.400000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021043716 3.2 x 2.5 x 0.6mm TSX-3225 18.432000 MHz 16 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021043816 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021043916 3.2 x 2.5 x 0.6mm TSX-3225 48.000000 MHz 18 pF +/-20 ppm +/-20 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW
X1E000021044816 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021046816 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 18 pF +/-10 ppm +/-15 ppm -20 to +70 °C ≤ 40 Ω ≤ 200 µW
X1E000021046916 3.2 x 2.5 x 0.6mm TSX-3225 18.432000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 60 Ω ≤ 200 µW
X1E000021047716 3.2 x 2.5 x 0.6mm TSX-3225 31.250000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021048116 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 12 pF +/-10 ppm +/-20 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW
X1E000021048316 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 12 pF +/-10 ppm +/-20 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021049616 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 16 pF +/-10 ppm +/-20 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021050216 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C ≤ 40 Ω ≤ 200 µW
X1E000021050316 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-15 ppm +/-25 ppm -40 to +85 °C ≤ 60 Ω ≤ 200 µW
X1E000021050616 3.2 x 2.5 x 0.6mm TSX-3225 26.000000 MHz 18 pF +/-10 ppm +/-20 ppm -40 to +105 °C ≤ 40 Ω ≤ 200 µW
X1E000021051516 3.2 x 2.5 x 0.6mm TSX-3225 26.000000 MHz 8 pF +/-10 ppm +/-18 ppm -40 to +85 °C ≤ 40 Ω ≤ 200 µW

無源晶振即石英晶體諧振器,簡稱晶體或水晶.

無源晶振：無源晶振是有2個引腳的無極性元件,需要借助于時鐘電路才能產生振蕩信號,自身無法振蕩起來.無源晶體需要用DSP片內的振蕩器,無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的晶體可以適用于多種電壓,日本進口晶振可用于多種不同時鐘信號電壓要求的DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.

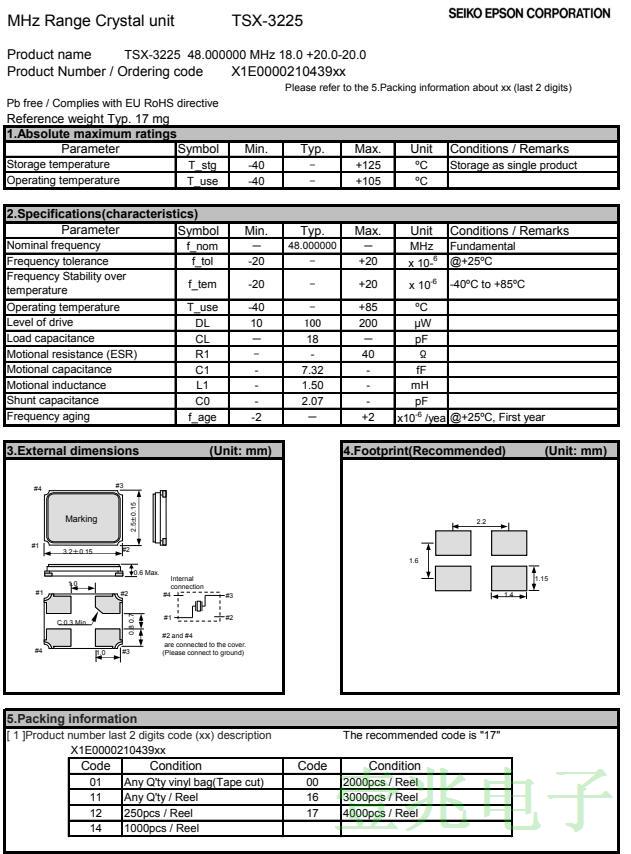

無源晶振X1E000021043916,愛普生EPSON石英晶體諧振器

QQ截圖20220825162420

電路中的有源晶振即石英晶體震蕩器,簡稱晶振;

有源晶振：有源晶振有4只引腳,是一個完整的振蕩器,其中除了石英晶體外,還有晶體管和阻容元件,主要看你應用到的電路.有源貼片晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單（主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可）,不需要復雜的配置.電路有個點標記的為1腳,按逆時針（管腳向下）分別為2、3、4.

 無源晶振X1E000021043916,愛普生EPSON石英晶體諧振器
