愛普生晶振,聲表面波振蕩器,EG-2121CA晶振,X1M0001010002晶振
頻率：53.125~500MHZ

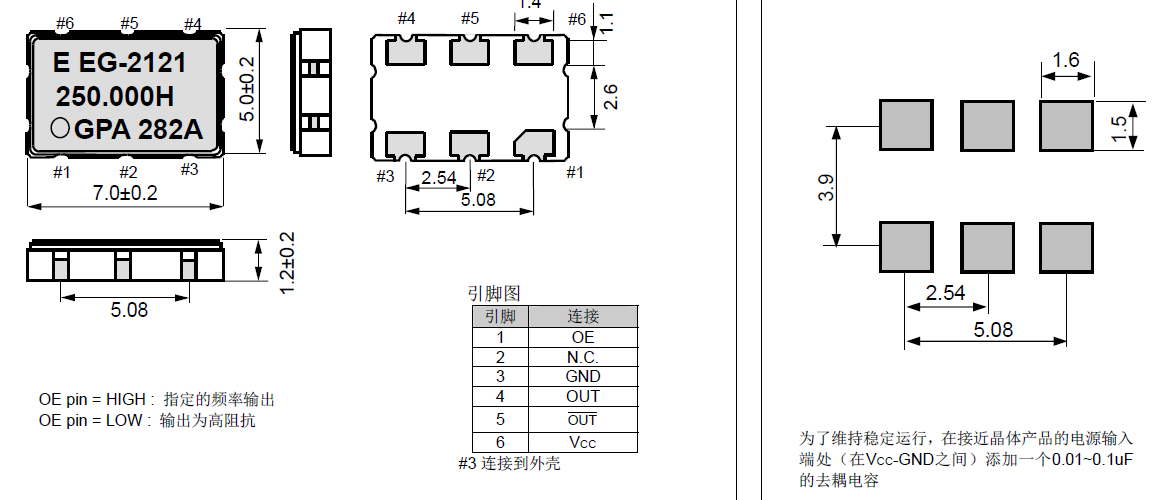

尺寸：7.0*5.0mm
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生晶振,聲表面波振蕩器,EG-2121CA晶振,X1M0001010002晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。
有源晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；回流溫度曲線要求.
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
53.125~500MHZ |
|
電源電壓 |
VCC |
2.5V |
|
頻率公差 |
f_tol |
±50×10-6 max.±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生進口MHZ聲表面波振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
EG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 80.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2103CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
281.333300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
106.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
698.812300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
400.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1M0001010002
EG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 80.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001210001
EG-2103CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410001
EG-4101CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410002
EG-4101CA
281.333300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410003
EG-4101CA
106.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410004
EG-4101CA
698.812300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410007
EG-4101CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410008
EG-4101CA
400.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英貼片晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,聲表面波振蕩器,EG-2121CA晶振,X1M0001010002晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英振蕩器.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
進口石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進高頻率貼片晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.愛普生晶振,聲表面波振蕩器,EG-2121CA晶振,X1M0001010002晶振
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,貼片型有源石英晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,程控交換系統振蕩器,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
